软件介绍
示例窗口

数值模拟器对应于user_BoxModel二次开发示例,用于结合代码了解MatDEM建模过程。包括“几何建模”,“材料设置”,“数值计算”,“结果显示”四部分。这个模块对应着主程序中二次开发代码user_BoxModel1-3三个文件。为说明方便,采用3万单元三维模型进行演示。

以下为软件具体介绍:

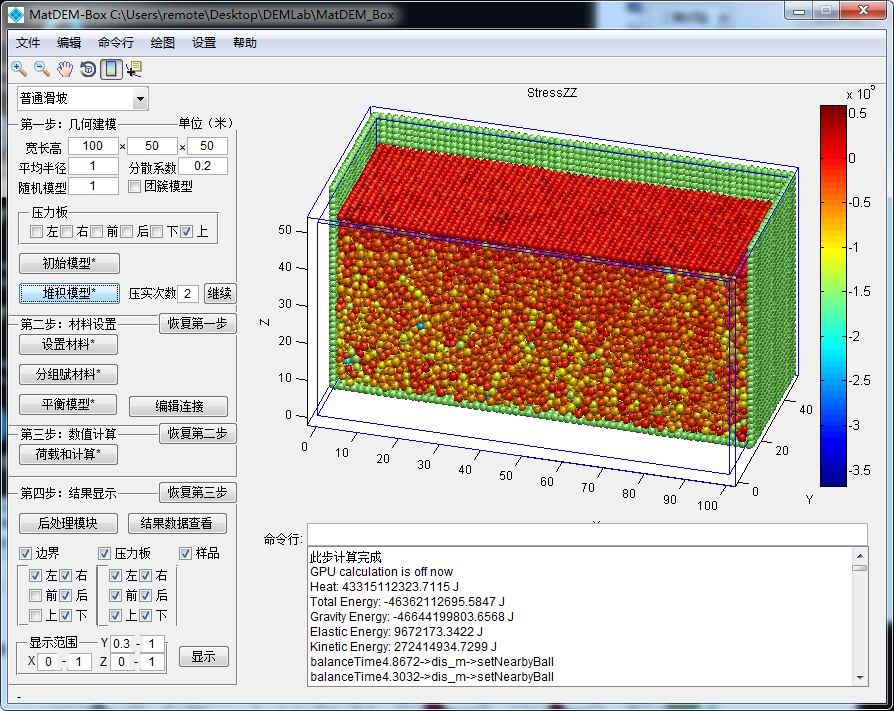

几何建模,自动生成一定粒径分布的颗粒,并堆积和压实。通过团簇模型建立不同形态的颗粒。通过可重叠的压力板施加真三轴围压。

设置材料岩土体离散元的关系和微宏观模型还需要进一步的深入研究,是非常好的研究课题。

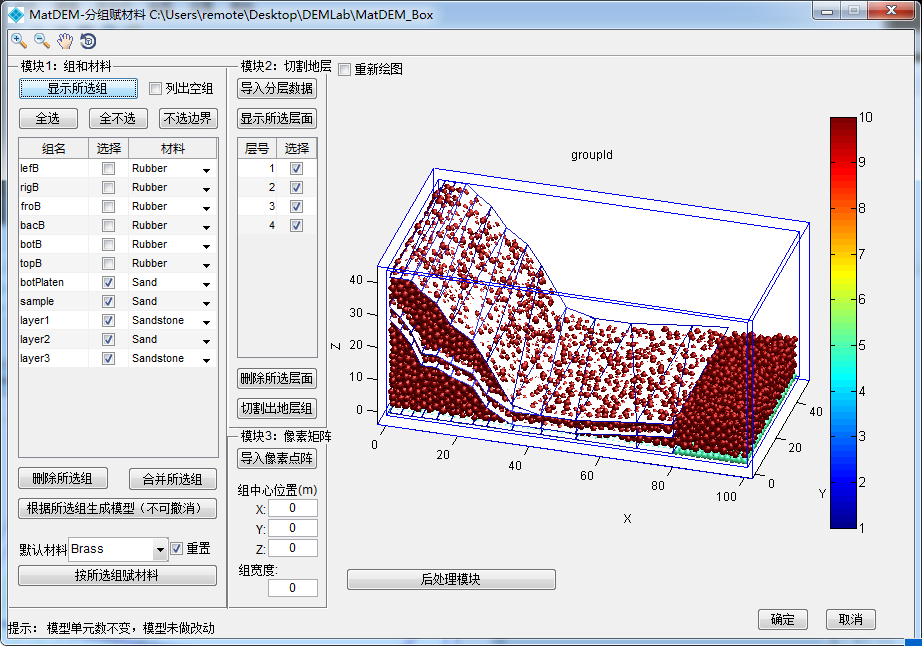

分组赋材料通过导入Excel表中的折线图来切割划分不同的层和组,并赋相应材料力学性质。

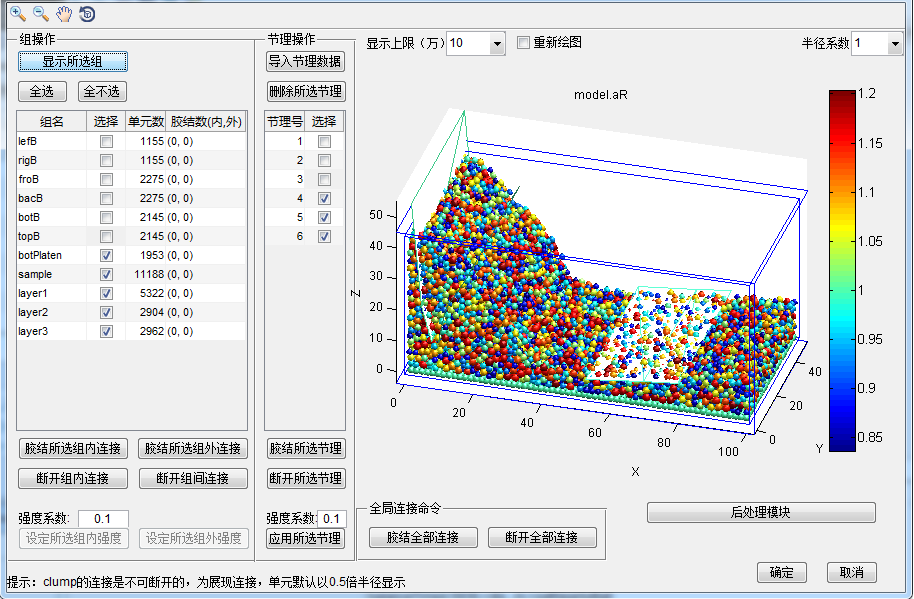

连接编辑,通过导入Excel表中的折线图来设置裂隙、节理和软弱面等。

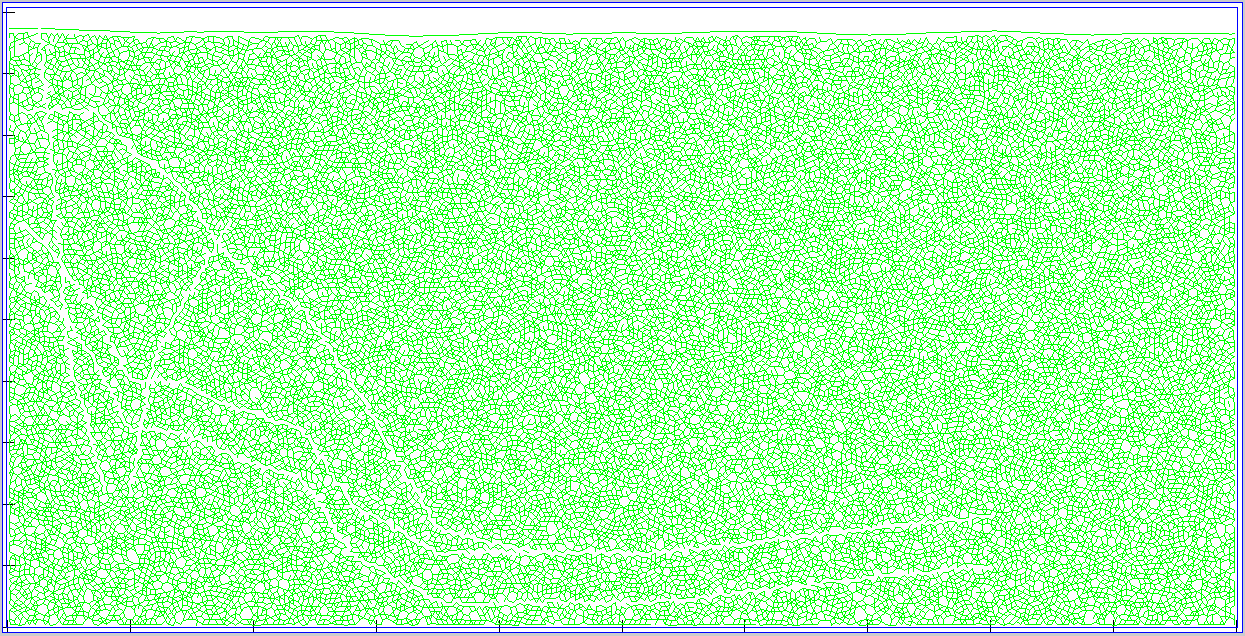

3万单元二维模型和节理面。颗粒单元未显示,仅显示胶结连接。绿色线段代表胶结,空白为节理。

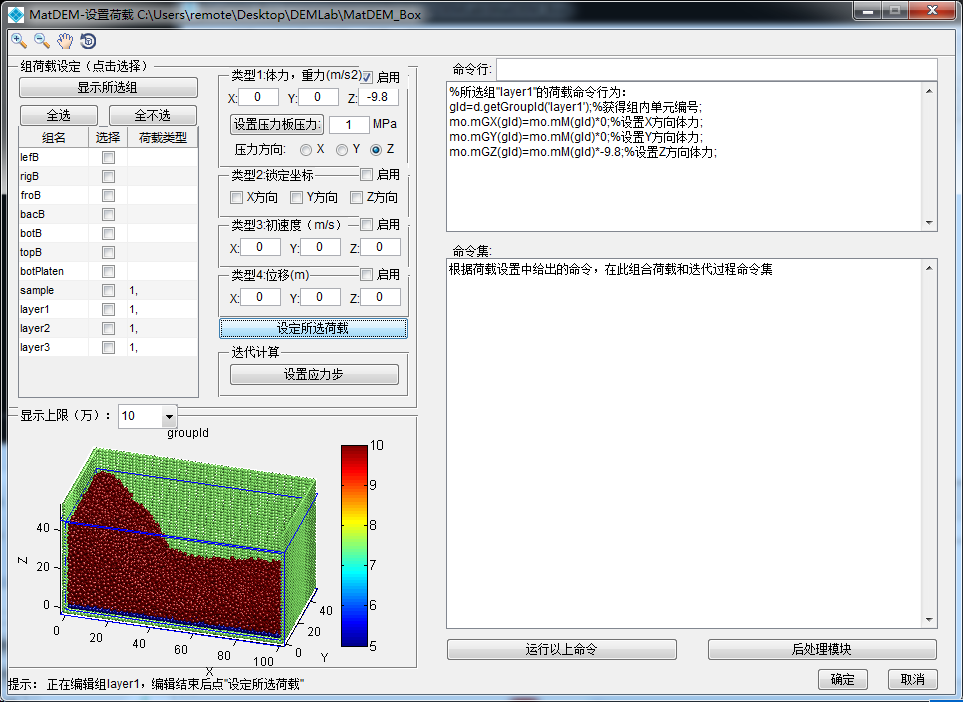

荷载和计算,按组施加荷载,包括体力(重力),锁定坐标(自由度),初速度,位移和应力边界等。通过二次开发命令集定义复杂的荷载和时间过程,完成数值模拟。

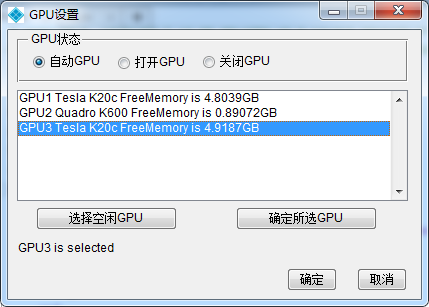

自动选择CPU计算和GPU计算。采用的GPU是四年前的产品。采用创新的离散元矩阵计算法,单颗GPU的速度达到了CPU的30倍(目前70倍),可实现大规模离散元模拟。


数值试验室对应于user_3AxialNew二次开发示例,用于结合代码了解MatDEM建模过程。,目前可实现常规三轴,固结和单轴压缩试验。用于研究岩土体的微宏观力学性质。右下方命令行处可见,MatDEM每秒完成310万次颗粒三维运动计算(目前已达到1400万)。三维模拟单元数量上限150万,二维450万。这个模块对应着主程序中二次开发代码user_AxialNew1-3三个文件。

二维情况下,MatDEM每秒完成770万次颗粒运动计算(目前2000万+)。二维模拟单元数量上限500万
