Fluid flow in fracture network (流体在裂隙网络中流动)

在离散元法的基础上,采用新的孔隙密度流方法,MatDEM实现了流固耦合。本示例演示了水在裂隙网络中的流动,包括10408个颗粒和10336个孔隙。模拟中,近竖直裂隙的渗透系数较其它裂隙低,围岩渗透系数是裂隙的数千分之一。右下方为注水点,恒定注水压力为0.4 MPa。此方法也可模拟孔隙流体加热膨胀。后面将推出“水力压裂”,“砂基液化”等流固耦合过程模拟。将于2019年发布MatDEM2.0版,并公开流固耦合模拟示例。相应教学视频可于在线课程QQ群中获取(668903775)。

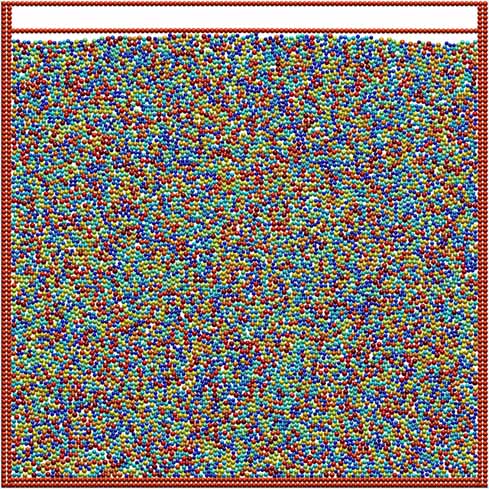

1. 离散元堆积颗粒

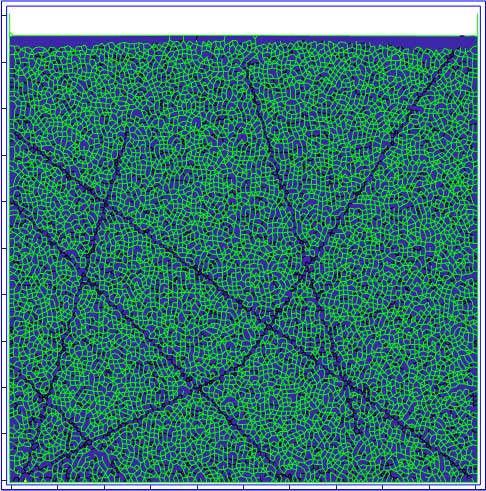

2. 裂隙网络和胶结

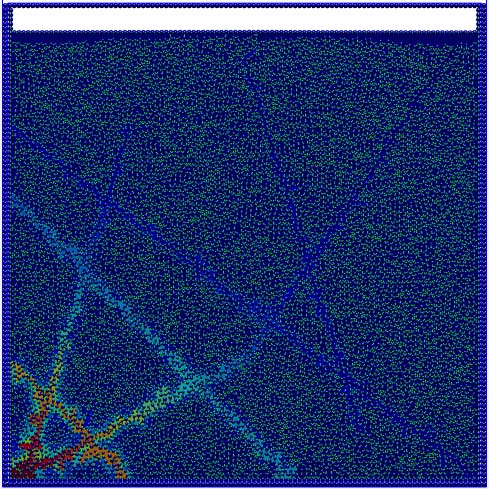

3. 裂隙渗流,红色代表较高水压力(压水点)


4. 动画演示。围岩也有一定的渗透率,水在裂隙中传输时,也有少量向周围岩体运移,从左下注水点可以看到水向周围岩体扩散。
